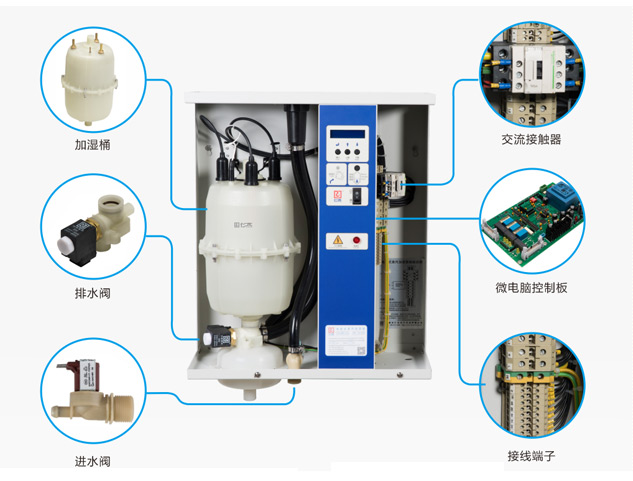

結構圖

工作原理

1、原理

(1) 水有固態、液態、汽態三種存在形式，在加濕行業中，就是設法借助外在能量將液態水轉化為汽態水，然后借助外力送到需要加濕的空間中。

(2) 水于純水形式存在時，是不導電的。日常所用的自來水之所以能導電是因為水中有大量的礦物鹽存在。電極式蒸汽加濕器的工作原理就是利用水的導電性。

(3) 當帶有礦物鹽的水通過進水閥進入加濕桶后，加濕桶上部的電極片隨著水位的逐漸上升會浸入水中，由于帶有礦物鹽的水是導體，所以當水與電極片接觸就會形成通路，此時我們對電極片加載電壓，水中的離子就會高速運動，產生熱能，從而使水發熱產生潔凈的飽和蒸汽，再經由蒸汽擴散裝置送入空調箱或風管中，從而達到給空氣加濕的目的。

(4) 根據焦?fàn)栃?yīng)，蒸汽產量與電流是成比例的，繼而與水位也是成比例的，這個電流是通過電流互感器測量得到的，通過進水閥和排水閥循環反復開關，調整水位，電流和蒸汽產量得于精確調整。

(5) 蒸發時水位會下降，但蒸汽帶不走水中的礦物鹽，這樣水中的礦物鹽濃度會增加，從而電導率也會增加，一旦, 電流達到微處理器控制設定的上限值，排水閥就會排出高濃度水，然后又通過進水閥補充新水，達到稀釋的目的, 從而起到保護加濕桶的目的。長期運行產生的水垢會附著在電極板上，會阻隔電極片與水中離子的接觸，從而影響加濕量，所以加濕桶要定期清洗和更換。

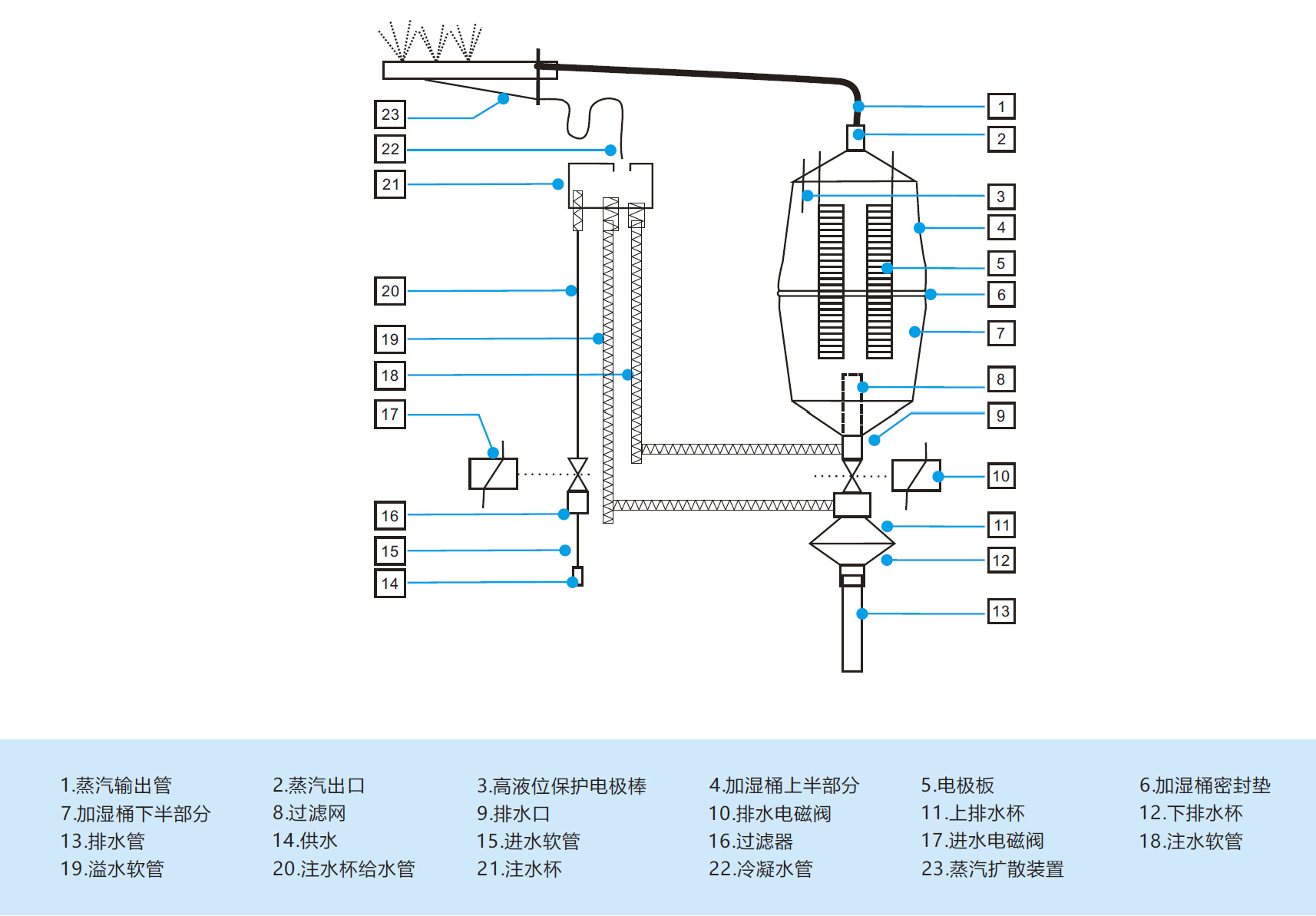

2、示意圖

產品特性

(1) 微電腦精確控制，并標配液晶顯示操作器方便操作設定和顯示。

(2) 可接受控制器信號，也可接受傳感器信號；可接受開關量信號，也可接受比例信號。

(3) 可選配支持遠程監控功能，提供三組干接點作為啟停、加濕桶維護及故障診斷等遠程警示功能。

(4) 具有故障診斷功能，標準化的故障診斷程序不間斷地監測運行工況，并以代碼給出顯示。這樣用戶可以減少故障修理和清洗的成本和費用。

(5) 實時的蒸汽產量、運轉電流、控制訊號、需求百分比反饋、自動定時維修保養警示、更換加濕桶警示。

(6) 可變式輸出控制，可下調至20%輸出。

(7) 擴充性佳，可并聯七組。

(8) 高液位報警及防溢流設計。

(9) 加濕桶材料采用特制的工程塑料，耐高溫抗老化，阻燃阻垢（選配），加上系統設計的自動排水清潔功能，延長了加濕桶的使用壽命。

(10) 考慮安裝及維修的方便性，機體前方及兩側特意設計均可拆卸，直接檢視機體核心構造及電路。

適用范圍

應用行業：醫院、藥廠、線路板、液晶、光電、半導體、海上平臺、船舶、核電、航天、軍工等領域。。

選擇電極式蒸汽加濕器的考量點

(1) 等溫加濕，反應迅速，控制容易，故能精確控制。

(2) 完全殺菌，無污垢，無白粉，所以醫院均采用電極加濕。

(3) 體積小，便于現場安裝，節省空間。

(4) 加濕產量大，吸收效率高，可達較高之相對濕度。

(5) 由于電極式蒸汽加濕器是借水中的離子進行導電的，無水時即無電流，不會有任何干燒的可能，故安全性極佳，這也是國內外所有的恒溫恒濕廠家全部都采用電極式蒸汽加濕器的原因。

(6) 使用水質不需要水處理后的純水，市政自來飲用水即可，省去了水處理成本。

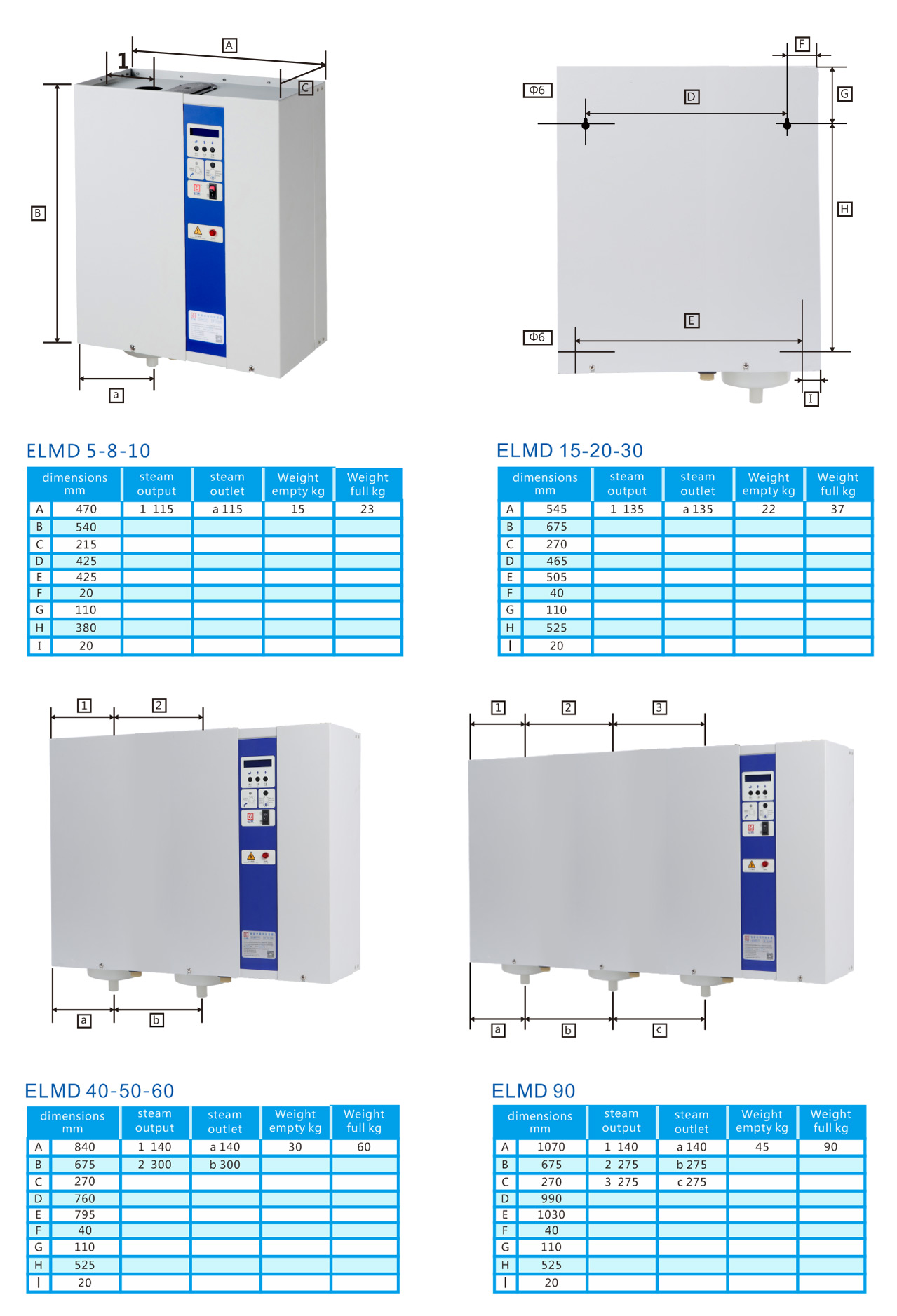

尺寸圖

技術參數

產品附件

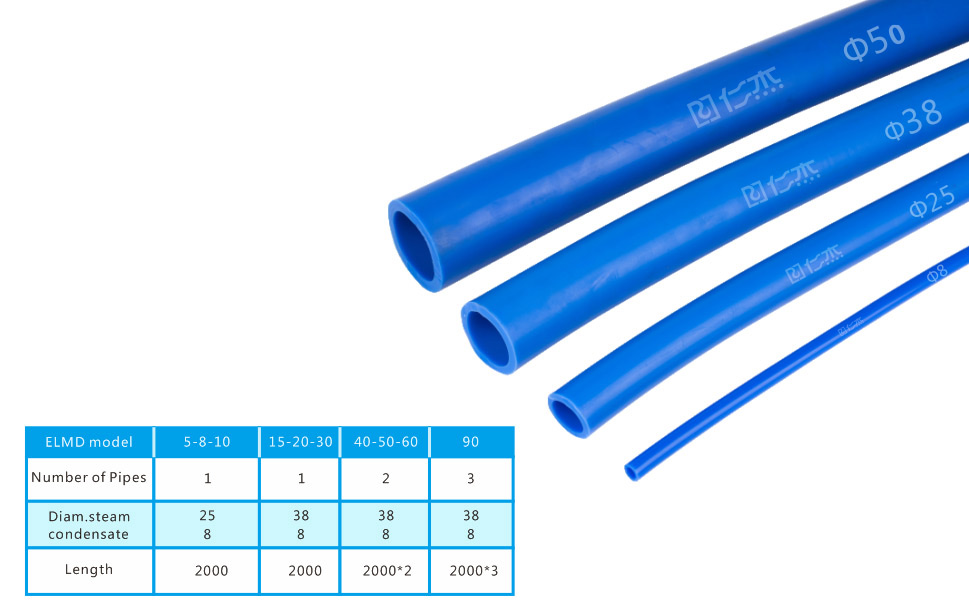

蒸汽配管

擴散裝置

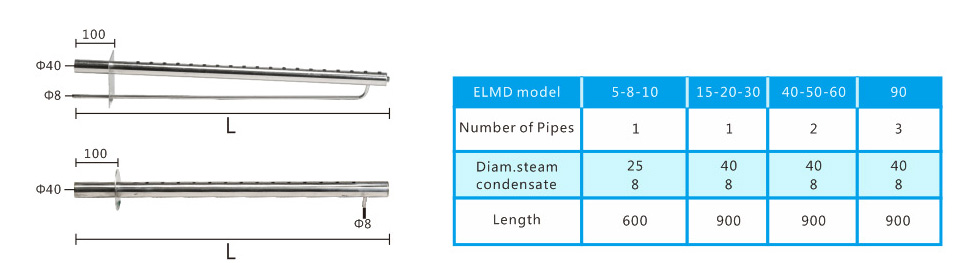

蒸汽分布管（標配）

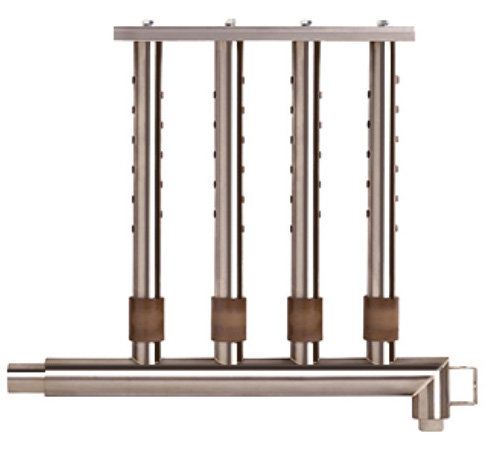

快速吸收蒸汽擴散裝置(選配)

能快速有效分布蒸汽而不滴水，也可短吸收距離安裝，節省管線及相關安裝費用；全不銹鋼制作，耐高溫，耐酸堿，耐腐蝕，無污染；非常適合無塵室及有限空間之加濕要求。

使用條件

1、供水：干凈的市政自來水即可


2、供電：標配380V電壓。支持使用230~690V多種電壓。
                每1kg/h的蒸汽產量，其耗電量是0.75KW。
